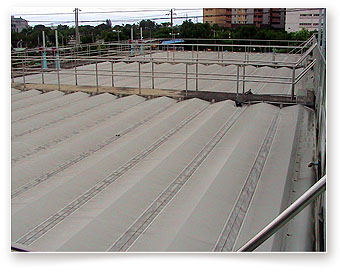

快濾池D為既有系統,經改善後原平均出水量100,000CMD 降載為60,000CMD操作運轉,以增進出水水質。
採用6池濾池的設計,重力式過濾的型式,並以砂+無煙煤做為濾料,最底層為濾層。
每個濾池的表面積都是104m2 ,其過濾速率為 4.0m/hr。總 濾料深度為75cm,其中25cm 是無煙煤,50cm 是砂。最底 層另設30cm 濾石層。此一處 理條件可符合所需的濁度品質 ,並可提供生物硝化作用充分 的接觸時間。
