澄清湖
取水口
前臭氧接觸槽
脈動式膠凝沉澱池
沉澱池A
沉澱池D
快濾池D
結晶軟化反應槽
新設快濾池
後臭氧接觸槽
生物活性碳濾床
消毒
污泥處理設備
控制室
儀器分析室
流程圖

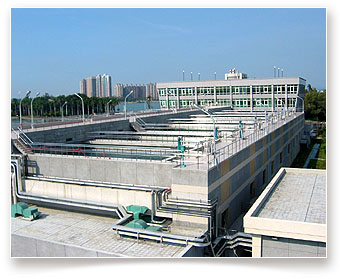

快濾池主要是用來過濾水中懸浮的微粒。
其原理就是由池中的濾材,主要是由兩種物質依層排的方式堆積,分別是無煙煤(0.8m)及石英砂(0.4m),並會規律且定期的利用反洗的過程去除掉過濾下來的微粒懸浮物。
澄清湖高級淨水處理廠總共有十四池這樣的設備,稱為“Mediazur”每一池又分為兩個槽,由 Degrémont 設計。
